Кабели и разъёмы

Распиновки USB, HDMI, Jack, Lightning, RJ-45 и других разъёмов для пайки и диагностики

🔌 USB Type-A 2.0 — 4 контакта

Классический USB разъём. При пайке кабелей соблюдай цветовую маркировку — красный +5В, чёрный земля, белый D-, зелёный D+.

№ЦветНазваниеОписание
1VCC+5В питание
2D-Данные минус
3D+Данные плюс
4GNDЗемля
💡 Для зарядки без данных: замкни D+ и D- через резисторы 200 кОм для быстрой зарядки Apple устройств.
🔌 USB Type-A 3.0 — 9 контактов

USB 3.0 добавляет 5 контактов для SuperSpeed 5 Гбит/с. Синяя вставка внутри разъёма. Обратно совместим с USB 2.0.

№ЦветНазваниеОписание
1VCC+5В питание
2D-Данные USB 2.0 минус
3D+Данные USB 2.0 плюс
4GNDЗемля
5RX-Приём SuperSpeed минус
6RX+Приём SuperSpeed плюс
7GNDЗемля дренаж
8TX-Передача SuperSpeed минус
9TX+Передача SuperSpeed плюс
🔌 Micro-USB — 5 контактов

Использовался в Android смартфонах до 2019 года. 5-й контакт ID для OTG режима.

№ЦветНазваниеОписание
1VCC+5В питание
2D-Данные минус
3D+Данные плюс
4IDOTG идентификация
5GNDЗемля
💡 OTG кабель: замкни контакт 4 (ID) на контакт 5 (GND) — телефон перейдёт в режим хоста.
🔌 USB Type-C — основные контакты

Симметричный разъём — можно вставить любой стороной. 24 контакта. Поддерживает USB 3.1, Power Delivery до 100W, DisplayPort.

КонтактНазваниеОписание
A1/B12GNDЗемля
A4/B9VBUSПитание +5В — +20В (Power Delivery)
A5CC1Канал конфигурации 1 — ориентация кабеля
B5CC2Канал конфигурации 2
A6/B6D+ / D-Данные USB 2.0
A2/A3TX1+/-Передача SuperSpeed пара 1
B10/B11RX1+/-Приём SuperSpeed пара 1
💡 Для простого зарядного кабеля нужны только: VBUS, GND, D+, D-. CC контакты нужны для определения мощности зарядки.
🎧 Jack 3.5mm TRRS — гарнитура с микрофоном

4-контактный Jack для гарнитур. Два стандарта: CTIA (современные телефоны) и OMTP (старые). Если микрофон не работает — попробуй адаптер.

СегментCTIA (современный)OMTP (старый)
TipLEFT — левый каналLEFT — левый канал
Ring 1RIGHT — правый каналRIGHT — правый канал
Ring 2GND — земляMIC — микрофон
SleeveMIC — микрофонGND — земля
🌐 RJ-45 — витая пара Ethernet

Стандарт T568B — наиболее распространён в России. Для патч-корда оба конца одинаковые. Для кроссовера один конец T568A другой T568B.

№Цвет T568BФункция
1 Бело-оранжевыйTX+ передача
2 ОранжевыйTX- передача
3 Бело-зелёныйRX+ приём
4 Синий— (не используется 100М)
5 Бело-синий— (не используется 100М)
6 ЗелёныйRX- приём
7 Бело-коричневый— (не используется 100М)
8 Коричневый— (не используется 100М)
💡 Для 100 Мбит/с используются только пары 1-2 и 3-6. Для Gigabit Ethernet задействованы все 4 пары.
📺

Схемы телевизоров

Сервисные мануалы и схемы блоков питания популярных моделей

Samsung UE32N4000

Samsung UE32N4000

Бюджетный 32" Full HD. БП BN44-00852A. Типовые неисправности: не включается, нет подсветки.

🔍 Открыть схему
Samsung UE40H5000

Samsung UE40H5000

Samsung 40" серия H5000. БП BN44-00761A. Частая проблема — вздутые конденсаторы в БП.

🔍 Открыть схему
LG 32LK510

LG 32LK510

LG 32" HD Ready. БП EAX67209101. Типовые неисправности: нет звука, полосы на экране.

🔍 Открыть схему
LG 43LK5900

LG 43LK5900

LG 43" Smart TV. БП EAX67865401. Частая проблема — не загружается Smart платформа.

🔍 Открыть схему
Philips 32PHS5507

Philips 32PHS5507

Philips 32" HD. БП 715G8654-P01. Типовые неисправности: нет изображения, мигает индикатор.

🔍 Открыть схему
TCL 32S5200

TCL 32S5200

TCL 32" Android TV. БП 08-L12NML2-PW200AA. Частая проблема — зависает Android.

🔍 Открыть схему
Hisense 32A5600F

Hisense 32A5600F

Hisense 32" Smart TV. БП RSAG7.820.7472. Типовые неисправности: нет подсветки, артефакты.

🔍 Открыть схему
Sony KDL-32RE303

Sony KDL-32RE303

Sony 32" HD Ready. БП 1-474-630-11. Типовые неисправности: не включается, нет звука.

🔍 Открыть схему
Xiaomi L32M6-ARU

Xiaomi Mi TV 4A 32"

БП 1900-6520-D030-00. Частая проблема — не работает пульт, зависает интерфейс.

🔍 Открыть схему
Haier LE32K6000S

Haier LE32K6000S

Haier 32" Full HD. БП 0094-P14RE0-01. Типовые неисправности: нет изображения, шум.

🔍 Открыть схему
🖥️

Схемы мониторов

Сервисные мануалы и схемы блоков питания популярных моделей

Samsung S22F350FH

Samsung S22F350FH

Samsung 22" Full HD. Блок питания BN44-00814A. Типовые неисправности: нет изображения, мигает подсветка.

🔍 Открыть схему
LG 22MK400H-B

LG 22MK400H-B

LG 22" HD. Блок питания EAY64491401. Частая проблема — нет подсветки, засветы по краям.

🔍 Открыть схему
Acer KA220HQbid

Acer KA220HQbid

Acer 22" Full HD. Блок питания ILPI-299. Типовые неисправности: полосы, нет изображения.

🔍 Открыть схему
ASUS VS228NE

ASUS VS228NE

ASUS 22" Full HD. Блок питания FSP040-DAAN3. Частая проблема — не включается, пищит.

🔍 Открыть схему

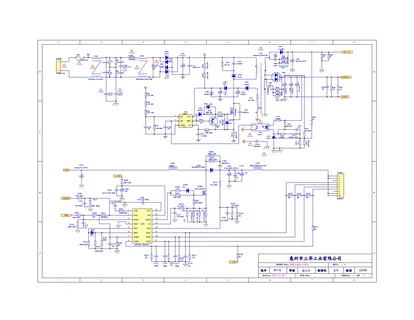

BenQ GW2270H

BenQ GW2270H

BenQ 22" Full HD. Блок питания ILPI-316. Типовые неисправности: мерцание, нет звука.

🔍 Открыть схему
Philips 223V5LSB

Philips 223V5LSB

Philips 22" Full HD. Блок питания 715G6164-P01. Частая проблема — вздутые конденсаторы.

🔍 Открыть схему
Dell E2216HV

Dell E2216HV

Dell 22" HD+. Блок питания ILPI-325. Типовые неисправности: нет изображения, артефакты.

🔍 Открыть схему
AOC I2269VW

AOC I2269VW

AOC 22" IPS Full HD. Блок питания ILPI-287. Частая проблема — засветы, нет подсветки.

🔍 Открыть схему
ViewSonic VA2259-SH

ViewSonic VA2259-SH

ViewSonic 22" Full HD IPS. Блок питания FSP045-DIBAN2. Типовые неисправности: полосы, тёмный экран.

🔍 Открыть схему
HP V22i G4

HP V22i G4

HP 22" Full HD IPS. Блок питания FSP045-DIBAN3. Частая проблема — не включается после скачка напряжения.

🔍 Открыть схему
